Sebagai pemasok berpengalaman di bidang PCBA (Perakitan Papan Sirkuit Cetak) perangkat medis, saya telah menyaksikan secara langsung tarian rumit teknologi dan inovasi yang digunakan untuk menciptakan komponen penyelamat jiwa ini. PCBA perangkat medis adalah ekosistem kompleks di mana setiap bagian memainkan peran penting dalam memastikan berfungsinya peralatan medis. Di blog ini, saya akan menguraikan komponen-komponen utama PCBA perangkat medis, menjelaskan pentingnya komponen-komponen tersebut dan bagaimana komponen-komponen tersebut bersatu untuk membentuk satu kesatuan yang kohesif.

1. Papan Sirkuit Cetak (PCB)

PCB adalah dasar dari setiap PCBA. Ini berfungsi sebagai platform fisik yang secara mekanis mendukung dan menghubungkan komponen elektronik secara elektrik menggunakan jalur konduktif, jalur, atau jejak sinyal yang diukir dari lembaran tembaga yang dilaminasi ke substrat non - konduktif. Pada perangkat medis, PCB harus memenuhi standar keandalan, daya tahan, dan presisi yang ketat.

PCB medis sering kali memerlukan interkoneksi kepadatan tinggi (HDI) untuk mengakomodasi sejumlah besar komponen dalam ruang yang kompak. Misalnya, pada monitor jantung portabel, PCB harus cukup kecil agar dapat dimasukkan ke dalam perangkat yang dapat dipakai sambil tetap menampung semua sensor, prosesor, dan modul komunikasi yang diperlukan. Pemilihan material PCB juga penting. Bahan seperti FR - 4 biasa digunakan karena sifat insulasi listriknya yang baik, kekuatan mekanik, dan ketahanan panasnya. Namun, untuk aplikasi yang lebih khusus, seperti perangkat pencitraan medis frekuensi tinggi, bahan dengan konstanta dielektrik yang lebih rendah mungkin diperlukan untuk meminimalkan kehilangan sinyal.

2. Komponen Aktif

Komponen aktif adalah "otak" dari PCBA perangkat medis. Mereka dapat memperkuat, mengalihkan, atau mengontrol sinyal listrik dan memerlukan sumber listrik agar dapat berfungsi.

Mikrokontroler dan Prosesor

Mikrokontroler (MCU) dan prosesor merupakan jantung dari banyak perangkat medis. Mereka bertanggung jawab untuk memproses data dari sensor, mengendalikan pengoperasian perangkat, dan berkomunikasi dengan komponen lain atau sistem eksternal. Misalnya, pada meteran glukosa, MCU membaca sinyal listrik dari strip tes, memprosesnya untuk menghitung kadar glukosa darah, dan kemudian menampilkan hasilnya di layar. Prosesor berkinerja tinggi juga digunakan pada perangkat pencitraan medis canggih seperti pemindai MRI dan CT untuk menangani data dalam jumlah besar secara real - time.

Sirkuit Terpadu (IC)

IC adalah sirkuit elektronik mini yang berisi beberapa komponen elektronik dalam satu chip semikonduktor. Pada PCBA perangkat medis terdapat berbagai jenis IC, seperti penguat operasional, konverter analog ke digital (ADC), dan konverter digital ke analog (DAC). Penguat operasional digunakan untuk memperkuat sinyal listrik lemah dari sensor, sedangkan ADC mengubah sinyal analog dari sensor menjadi data digital yang dapat diproses oleh MCU. DAC, di sisi lain, mengubah sinyal digital kembali menjadi sinyal analog untuk keluaran, seperti pada perangkat USG medis di mana data gambar digital diubah menjadi sinyal analog untuk menggerakkan tampilan.

3. Komponen Pasif

Komponen pasif tidak memerlukan sumber listrik untuk berfungsi dan digunakan untuk menyimpan, menyaring, atau mengatur sinyal listrik.

Resistor

Resistor digunakan untuk mengontrol aliran arus listrik dalam suatu rangkaian. Mereka dapat digunakan untuk mengatur penguatan penguat, membatasi arus yang mengalir melalui komponen, atau membagi tegangan. Dalam PCBA perangkat medis, resistor presisi sering digunakan untuk memastikan pemrosesan sinyal yang akurat. Misalnya, dalam monitor tekanan darah, resistor digunakan dalam rangkaian pengkondisi sinyal untuk menyesuaikan level tegangan keluaran sensor agar pengukuran akurat.

Kapasitor

Kapasitor menyimpan energi listrik dalam medan listrik. Mereka digunakan untuk memfilter, menyambungkan, dan melepaskan sambungan di sirkuit perangkat medis. Dalam rangkaian catu daya, kapasitor digunakan untuk memuluskan tegangan DC dan mengurangi riak. Dalam rangkaian pemrosesan sinyal, mereka dapat digunakan untuk memblokir komponen DC sambil membiarkan sinyal AC melewatinya. Misalnya, dalam mesin elektrokardiogram (EKG), kapasitor digunakan untuk menyaring kebisingan dan gangguan yang tidak diinginkan dari sinyal listrik yang ditangkap oleh elektroda.

Induktor

Induktor menyimpan energi dalam medan magnet. Mereka biasanya digunakan di sirkuit catu daya untuk pengaturan tegangan dan penyaringan. Dalam PCBA perangkat medis, induktor dapat digunakan dalam mengalihkan catu daya untuk mengubah satu level tegangan ke level tegangan lainnya secara efisien. Mereka juga dapat digunakan dalam rangkaian frekuensi radio (RF) untuk menyetel frekuensi dan impedansi rangkaian.

4. Sensor

Sensor adalah komponen penting dalam PCBA perangkat medis karena bertanggung jawab mengumpulkan data dari pasien atau lingkungan. Ada berbagai jenis sensor yang digunakan pada perangkat medis, masing-masing dirancang untuk mendeteksi parameter fisik atau kimia yang berbeda.

Perakitan PCB Sensoradalah bidang khusus PCBA perangkat medis. Misalnya, sensor suhu digunakan dalam inkubator untuk memantau dan mengontrol suhu bayi prematur. Sensor tekanan digunakan pada monitor tekanan darah dan ventilator untuk mengukur tekanan darah atau udara. Biosensor digunakan dalam perangkat diagnostik untuk mendeteksi keberadaan biomolekul tertentu, seperti glukosa, kolesterol, atau virus. Sensor-sensor ini seringkali memerlukan sensitivitas, akurasi, dan keandalan yang tinggi untuk memastikan perangkat medis berfungsi dengan baik.

5. Komponen Catu Daya

Catu daya yang stabil dan andal sangat penting untuk pengoperasian peralatan medis. Komponen catu daya bertanggung jawab untuk mengubah daya input (biasanya dari baterai atau listrik) menjadi tingkat tegangan dan arus yang sesuai yang dibutuhkan oleh komponen lain pada PCBA.

Regulator Tegangan

Regulator tegangan digunakan untuk menjaga tegangan keluaran tetap konstan terlepas dari perubahan tegangan masukan atau arus beban. Pada perangkat medis, pengatur tegangan digunakan untuk menyediakan catu daya yang stabil ke komponen sensitif seperti MCU dan IC. Regulator tegangan linier sederhana dan murah namun kurang efisien, terutama bila terdapat perbedaan besar antara tegangan masukan dan keluaran. Sebaliknya, pengatur tegangan switching lebih efisien tetapi dapat menghasilkan lebih banyak gangguan listrik.

Baterai dan Pengisi Daya

Banyak perangkat medis, terutama yang portabel, mengandalkan baterai sebagai sumber dayanya. Pilihan baterai bergantung pada faktor-faktor seperti kepadatan energi, masa pakai, dan keamanan. Baterai litium - ion biasanya digunakan pada perangkat medis karena kepadatan energinya yang tinggi dan siklus hidup yang panjang. Pengisi daya juga merupakan bagian penting dari sistem catu daya. Mereka dirancang untuk mengisi daya baterai dengan aman dan efisien, seringkali dengan fitur seperti perlindungan pengisian daya berlebih dan pemantauan suhu.

6. Modul Komunikasi

Modul komunikasi memungkinkan perangkat medis untuk bertukar data dengan perangkat atau sistem lain. Hal ini penting untuk pemantauan jarak jauh, pencatatan data, dan integrasi dengan sistem informasi rumah sakit.

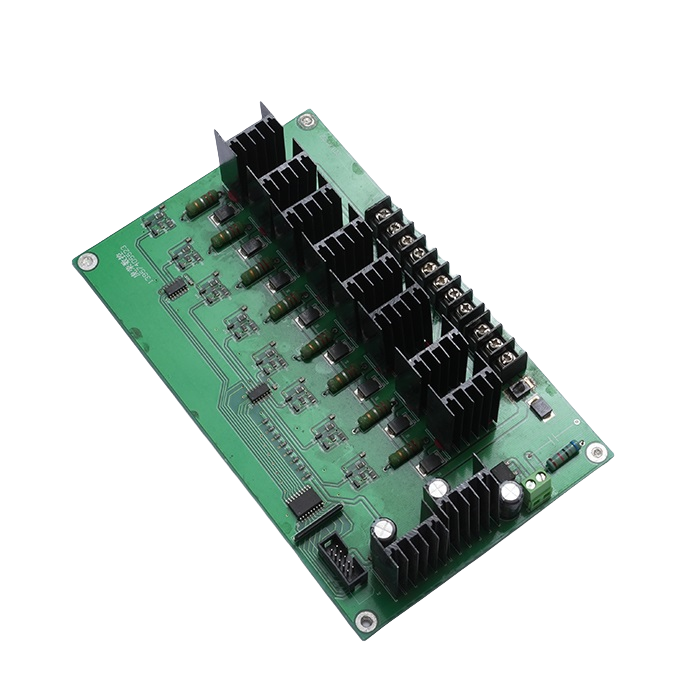

Signal processor (2) Communication Module PCBA Assembly

Modul Komunikasi Perakitan PCBAmelibatkan integrasi berbagai teknologi komunikasi. Misalnya, modul Wi - Fi digunakan untuk menghubungkan perangkat medis ke jaringan lokal, memungkinkan transmisi data secara real - time ke server pusat. Modul Bluetooth digunakan untuk komunikasi jarak pendek antara perangkat medis dan ponsel cerdas atau tablet, sehingga pasien dapat memantau data kesehatan mereka di perangkat seluler. Selain itu, modul seluler dapat digunakan untuk menyediakan konektivitas jarak jauh di area yang tidak tersedia Wi-Fi.

7. Komponen Pengolah Sinyal

Komponen pemrosesan sinyal digunakan untuk meningkatkan, menyaring, dan menganalisis sinyal listrik yang dikumpulkan oleh sensor.

Perakitan PCB Prosesor Sinyaladalah aspek kunci dari PCBA perangkat medis. Komponen pemrosesan sinyal analog, seperti amplifier dan filter, digunakan untuk mengkondisikan sinyal sensor mentah sebelum diubah menjadi data digital. Chip pemrosesan sinyal digital (DSP) kemudian digunakan untuk melakukan operasi yang lebih kompleks pada data digital, seperti pengurangan noise, ekstraksi fitur, dan pengenalan pola. Misalnya, dalam mesin EEG, komponen pemrosesan sinyal digunakan untuk menyaring kebisingan latar belakang dan mengekstrak pola gelombang otak yang bermakna untuk diagnosis.

Kesimpulannya, komponen utama PCBA perangkat medis bekerja sama dalam cara yang sangat terkoordinasi untuk memastikan berfungsinya peralatan medis dengan baik. Setiap komponen memiliki peran dan persyaratan uniknya sendiri, dan kualitas PCBA bergantung pada pemilihan, integrasi, dan pengujian komponen-komponen ini secara cermat.
